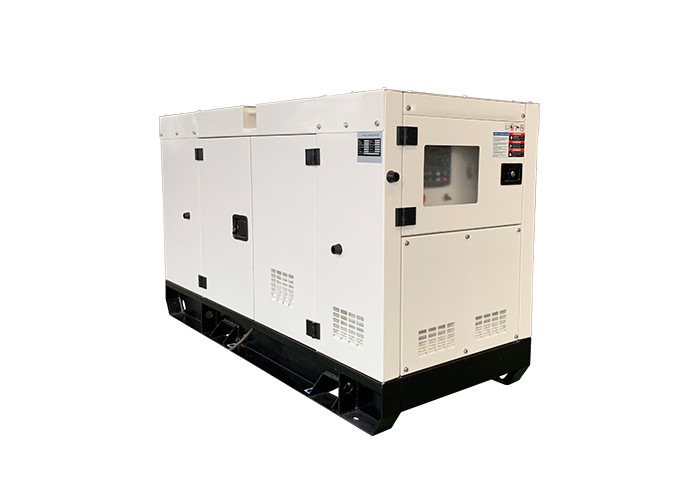

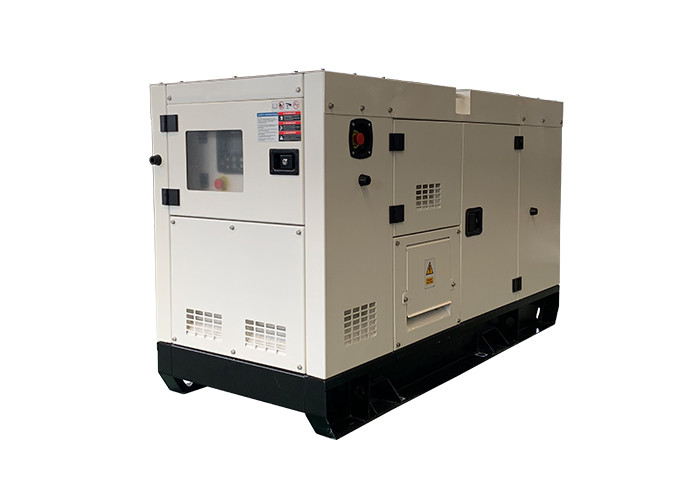

Didukung Oleh Cummins 20kw Diesel Electric Generator Dengan Stamford Alternator

1. SPESIFIKASI GEN-SET

1.1

Setel Model

PF-DC28S

1.2

Prime pada 50HZ, ambient 40 ℃

20KW 25KVA

1.3

Siaga di 50 HZ, 40 ℃ ambient

22KW 28KVA

1.4

Nilai Gen-set output

220 / 380V 50Hz

1.5

Dinilai kelembaban relatif

≤ 60%

1.6

Dimensi Diam (L × W × H)

2200 × 1000 × 1335mm

1.7

Berat

1080kg

1.8

Konsumsi bahan bakar 100% beban prima

6.7L / jam

1.9

Total panas yang dipancarkan ke sekitar

9KW

1.10

Struktur Gen-set

Gen-set mengadopsi struktur integratif, engine

diperbaiki pada kerangka dasar baja kekuatan tinggi,

instrumen anti getaran antara

engine dan rangka dasar, kipas pendingin

memiliki tutup pelindung, kabinet kontrol

dan pemutus sirkuit dipasang pada Gen-set.

1.11

Sistem kontrol (opsional)

Panel kontrol dasar atau Lanjutan

panel kontrol dengan otomatis

fungsi start-up dan fungsi lainnya.

2. SPESIFIKASI MESIN

2.1

Merek mesin

Cummins

2.2

Model mesin

4B3.9-G1

2.3

Gubernur / Kelas

Mekanikal / Listrik

2.4

Silinder NO.

4

2.5

Membangun mesin

Baris

2.6

Pola semprotan bahan bakar

PT injeksi langsung

2.7

metode start-up

24V, listrik

2.8

Aspirasi

Alam

2.9

Mode pendinginan

Radiator dingin (lampirkan air)

2.10

Bore and stroke

102 × 120 mm

2.11

Rasio kompresi

16.5: 1

2.12

Pemindahan

3,9 L

2.13

Mesin Tenaga Utama pada 1500rpm

24KWm

2.14

Engine Tenaga Siaga pada 1500rpm

27KWm

2.15

Kapasitas baterai

100A / jam

2.16

Mulai / suhu Min

4 ℃

2.17

Kapasitas oli pelumasan

9.0L

2.18

Kapasitas cairan pendingin - radiator dan engine (40 ℃)

28L

2.19

Exhaust temp - prima beban penuh

488 ℃

2.20

Aliran gas buang - prima beban penuh

906 m 3 / jam

2.21

Tekanan balik gas buang maks

76mmHg

2.22

Aliran udara - radiator (ambient 40 ℃)

2,1 m 3 / dtk

2.23

Kepala kipas pendorong (penyisihan saluran) 40 ℃

10mmH 2O

2.24

Asupan udara - engine - prima beban penuh

248 m 3 / jam

2.25

Asupan suhu udara standar

25 ℃

2.26

Jenis bahan bakar

# 0 Diesel (Suhu alami)

2.27

Sistem filter

Adopsi seluruh pelumas yang bisa diubah

filter oli, bahan bakar dan filter udara

2.28

Sistem pembuangan

Mengadopsi efisiensi tinggi industri

knalpot dan pipa riak

3. SPESIFIKASI ALTENATOR

3.1

Model Alternator

STAMFORD

3.2

Jenis Alternator

AC Sinkron

3.3

Nilai Tegangan

220 / 380V

3.4

Nilai frekuensi

50 HZ

3.5

Nilai kecepatan

1500 RPM

3.6

Mode pengaturan tegangan

Mobil

3.7

Pengaturan tegangan alternator

± 0,5 ％

3.8

Mode yang menyenangkan

Self brushless mengasyikkan

3.9

Faktor kekuatan

0.8 (tertinggal)

3.10

Fase & kabel

3 fase 12 kabel

3.11

Mata uang yang diperingkat

39.7A

3.12

Efisiensi

0,858

3.13

Kelas isolasi

H

3.14

Kelas perlindungan

IP23

3.15

Langkah pemuatan tunggal ke NFPA110

100%

3.16

Standar

IEC34-1

3.17

Maks. Suhu sekitar

40 ℃

3.18

Min. Suhu sekitar

- 20 ℃

3.19

Maks. ketinggian

1000 m
