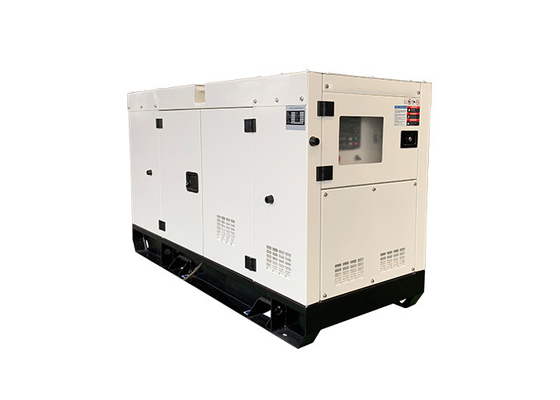

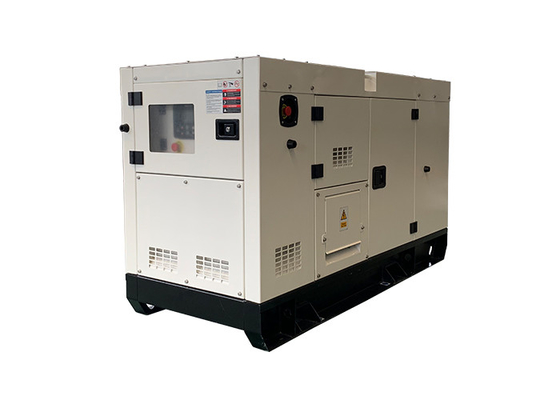

Generator Diesel Cummins 4B3.9-G1 Super Silent untuk Tiga Phase Genset

1. SPESIFIKASI GEN-SET

1.1

Set Model

PF-DC28S

1.2

Prime di 50HZ, 40 ℃ ambient

20KW 25KVA

1.3

Standby di 50HZ, 40 ℃ ambient

22KW 28KVA

1.4

Nilai Gen-set output

220/380 V 50Hz

1.5

Nilai Kelembaban relatif

≤ 60%

1,6

Dimensi Diam (L × W × H)

2200 × 1000 × 1335mm

1.7

Berat

1080kg

1,8

Konsumsi bahan bakar 100% beban utama

6.7 L / jam

1.9

Panas total terpancar ke ambien

9KW

1.10

Struktur Gen-set

Gen-set mengadopsi struktur integratif, mesin

memperbaiki bingkai dasar baja berkekuatan tinggi,

instrumen anti getaran antara

mesin dan rangka dasar, kipas pendingin

melindungi tutup, lemari kontrol

dan pemutus sirkuit dipasang pada Gen-set.

1.11

Sistem kontrol (Opsional)

Panel kontrol dasar atau Lanjutan

panel kontrol dengan fungsi start-up otomatis dan fungsi lainnya.

2. SPESIFIKASI MESIN

2.1

Merek Mesin

Cummins

2.2

Model mesin

4B3.9-G1

2.3

Gubernur / Kelas

Mekanis / Listrik

2.4

Cylinder NO.

4

2.5

Pembuat mesin

Garis

2.6

Pola semprotan bahan bakar

PT injeksi langsung

2.7

metode start-up

24V, listrik

2.8

Aspirasi

Alam

2.9

Mode pendinginan

Radiator didinginkan (melampirkan air)

2.10

Bore dan stroke

102 × 120 mm

2.11

Rasio kompresi

16,5: 1

2.12

Pemindahan

3.9 L

2.13

Engine Prime Power di 1500rpm

24KWm

2.14

Engine Standby Power di 1500rpm

27KWm

2.15

Kapasitas baterai

100A / jam

2.16

Mulai / Suhu minimum

4 ℃

2.17

Kapasitas minyak pelumas

9.0L

2.18

Kapasitas pendingin - radiator dan mesin (40 ℃)

28L

2.19

Suhu knalpot - beban penuh prima

488 ℃

2.20

Aliran gas buang - beban penuh prima

906m 3 / jam

2.21

Tekanan balik gas buang maksimal

76mmHg

2.22

Aliran udara - radiator (40 ℃ ambient)

2,1 m 3 / dtk

2,23

Kepala kipas Pusher (dorong saluran) 40 ℃

10mmH 2O

2.24

Asupan udara - mesin - beban penuh prima

248 m 3 / jam

2.25

Suhu asupan udara standar

25 ℃

2.26

Jenis bahan bakar

# 0 Diesel (Suhu alami)

2,27

Sistem filter

Mengadopsi seluruh pelumas yang dapat berubah

minyak, filter bahan bakar, dan filter udara

2.28

Sistem pembuangan

Mengadopsi efisiensi tinggi industri

pipa knalpot dan riak

3. SPESIFIKASI ALTENATOR

3.1

Model Alternator

STAMFORD

3.2

Alternator Type

AC Sinkron

3.3

Tegangan Terukur

220 / 380V

3.4

Nilai Frekuensi

50HZ

3,5

Kecepatan terukur

1500 RPM

3.6

Mode pengaturan tegangan

Mobil

3.7

Pengaturan tegangan alternator

± 0,5 ％

3.8

Mode menarik

Brushless self exciting

3.9

Faktor kekuatan

0,8 (tertinggal)

3.10

Fase & kabel

3 fase 12 kabel

3.11

Mata uang yang dinilai

39.7A

3.12

Efisiensi

0,858

3.13

Kelas isolasi

H

3.14

Kelas perlindungan

IP23

3.15

Langkah beban tunggal ke NFPA110

100%

3.16

Standar

IEC34-1

3.17

Max. Suhu Ambient

40 ℃

3.18

Min. Suhu Ambient

- 20 ℃

3.19

Max. ketinggian

1000 m
